Tasarım Kuralları.

Tasarım aşamasında bu kurallara uyarak revizyonu sıfıra indirin, üretimi hızlandırın ve maliyetleri düşürün.

Tek Seferde Doğru Parça

Tasarım kurallarına uygun dosyalar revizyon gerektirmez, üretim doğrudan başlar.

Daha Kısa Teslim Süresi

Geri bildirim döngüleri olmadan üretim hattı hızlanır, teslim tarihi öne çekilir.

Gereksiz Maliyet Önlenir

Hatalı tasarımdan kaynaklanan fire ve yeniden işleme maliyetleri ortadan kalkar.

Yardımcı Rehberlerimize Göz Atın .

Revizyonları en aza indirin. Üretimi hızlandırın. Maliyetleri azaltın. Malzemeniz hurdaya dönüşmesin.

BÖLÜM 01

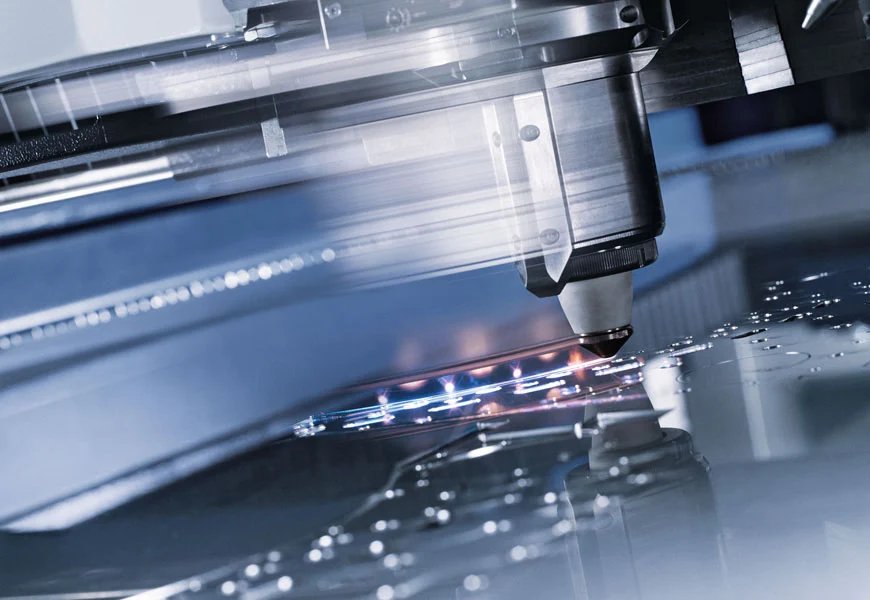

Sac Lazer Kesim Kuralları .

Minimum delik çapı, köprü genişliği, kenar boşluğu ve parça boyutlarına dair tasarım kılavuzu.

Kuralları İncele

BÖLÜM 02

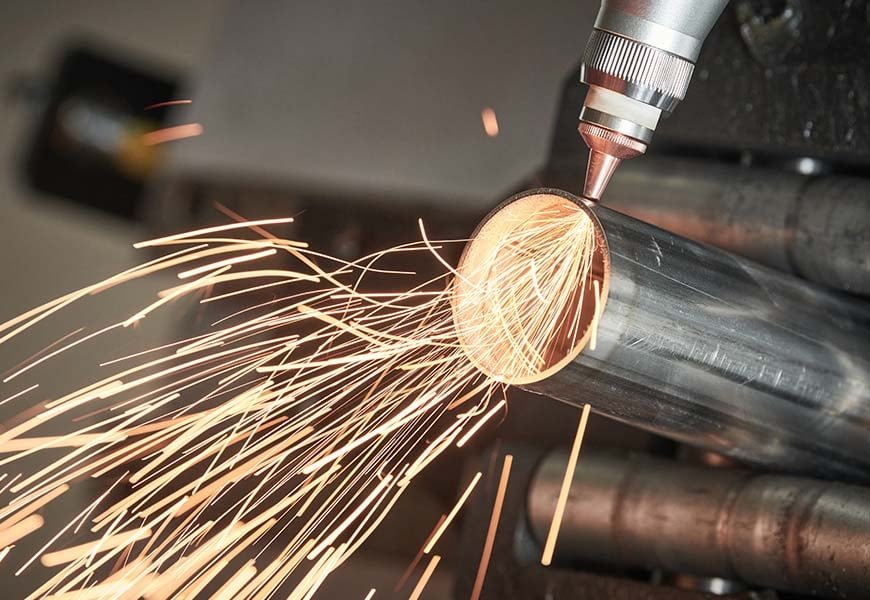

Boru & Profil Lazer Kesim Kuralları .

Et kalınlığı limitleri, delik çapı, ağız açısı ve 3D model gereksinimleri.

Kuralları İncele

BÖLÜM 03

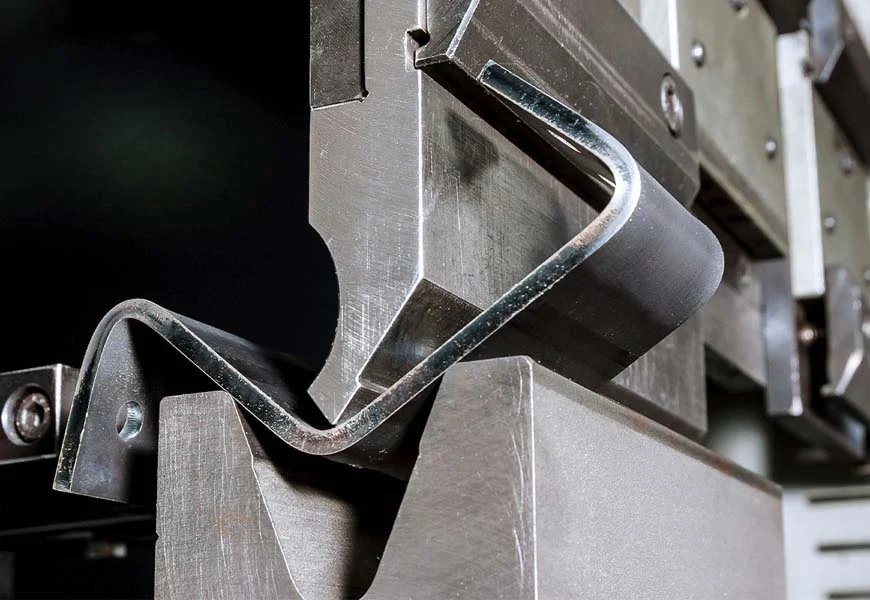

Sac Büküm Kuralları .

Minimum flanş boyu, iç yarıçap, büküm toleransı ve K-faktörü ile ilgili kurallar.

Kuralları İncele

Sıkça Sorulan Sorular .

Hangi dosya formatlarını kabul ediyorsunuz?

Sac lazer kesim için DXF veya DWG, boru ve profil kesim için STEP (.stp, .step) tercih edilir. Sac büküm için DXF formatında açılmış (flatten) çizim, büküm çizgileri ve açı bilgileriyle birlikte gönderilmelidir. STEP formatı da kabul edilir.

Tasarımımda hata olursa ne olur?

Dosyanızı incelediğimizde üretilebilirliği etkileyen bir sorun tespit edersek, üretim öncesinde sizi bilgilendiririz. Bu nedenle tasarım aşamasında bu rehberlere göz atmanızı öneririz.

Teklif almak için ne göndermem gerekiyor?

Teknik çiziminizi, malzeme ve kalınlık tercihlerinizi, adet bilgisini iletisim.html sayfamız üzerinden bize iletebilirsiniz. Dosya formatı ve gereksinimler için ilgili hizmet sayfasındaki tasarım rehberini incelemenizi öneririz.

Tolerans değerleri ne kadar?

Sac lazer kesimde ±0,15 mm, boru ve profil lazer kesimde ±0,2 mm tolerans uygulanmaktadır. Sac büküm için açı toleransı ±1 derece, boy toleransı ±0,3 mm'dir. Parça boyutu ve malzeme cinsine bağlı olarak bu değerler değişkenlik gösterebilir.

Çizimimde ölçek önemli mi?

Evet, dosyalarınızın 1:1 ölçekte ve milimetre (mm) biriminde hazırlanmış olması gerekir. Farklı birimde gönderilen dosyalar üretim hatalarına yol açabilir.

Lazer kesim ve büküm aynı siparişte yapılabilir mi?

Evet. Kesim ve büküm işlemlerini aynı siparişte gerçekleştirebiliyoruz. Bu durumda açılmış (flatten) DXF çizimi ve büküm bilgilerini birlikte göndermeniz yeterlidir.

Yüzey işlemi yapıyor musunuz?

Şu an için yüzey işlemi hizmeti sunmuyoruz. Kesim ve büküm sonrası ham parçaları teslim ediyoruz. Boya, kaplama veya taşlama gibi işlemler için ayrı bir tedarikçiyle çalışmanızı öneririz.
